Sukhoi Superjet RRJ-95B
Самолет Sukhoi Superjet RRJ-95B
имеет два багажно - грузовых отсека (БГО) на нижней палубе в зоне сконтролируемым давлением.
Багаж и грузы размещаются в БГО без использования контейнеров (в навал).
Доступ в БГО осуществляется снаружи через грузовые двери, расположенные по
правому борту фюзеляжа и открывающиеся вручную наружу вверх.
БГО оборудованы системой пожарной сигнализации и пожаротушения. Потолок,
боковые стены и полы БГО выполнены из огнестойких материалов.
ОГРАНИЧЕНИЯ
Максимальная загрузка БГО
Передний БГО …………………………………………………………………..…1945 кг
Задний БГО ………………………………………………………………………...2255 кг
Максимальная загрузка в БГО…………………………………………………..4200 кг
Предельная нагрузка на настил пола БГО………………………...................732 кг/м²
Предельные нагрузки для точки швартовки груза:
вдоль пола ………………………………………………...906 кг
перпендикулярно полу ……………………………….. ..1814 кг
под углом 45˚к полу………………………………………1360 кг
КОНДИЦИОНИРОВАНИЕ И ВЕНТИЛЯЦИЯ БГО
Система вентиляции БГО обеспечивает вентиляцию воздуха в переднем БГО и
изолирование переднего БГО в случае появления дыма. Вентиляция переднего
БГО создаёт в нём условия для перевозки животных. Температура воздуха в
переднем БГО в крейсерском полёте не опускается ниже +5˚С.
В случае обнаружения дыма в переднем БГО система пожаротушения изолирует
отсек, закрывая отсечные клапаны.
РАЗМЕРЫ БГО
Объём переднего БГО …………………………..9,4 м³.
Объём заднего БГО ………………………….10,75 м³.
Всего …………………………………………….20,15 м³.

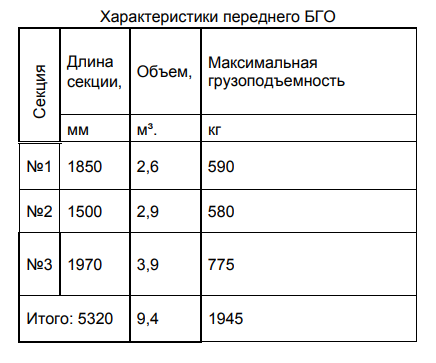

Передний БГО разделен при помощи сетей на 3 секции.

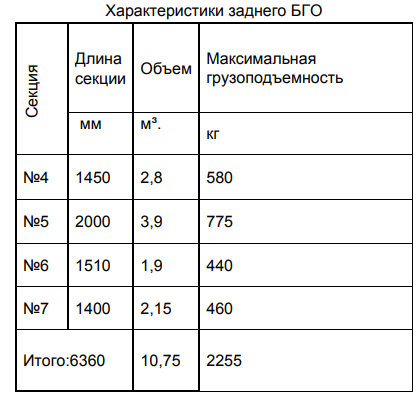

Задний БГО разделен при помощи сетей на 4 секции.

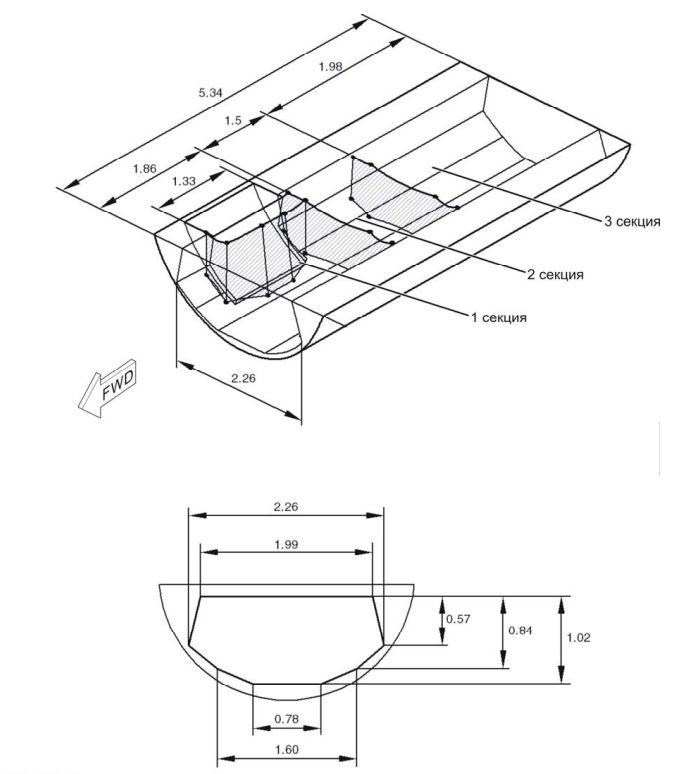

Передний багажно-грузовой отсек

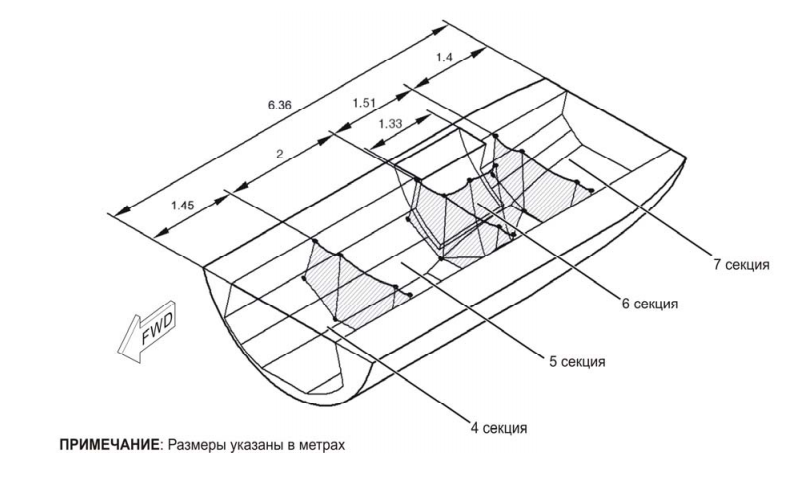

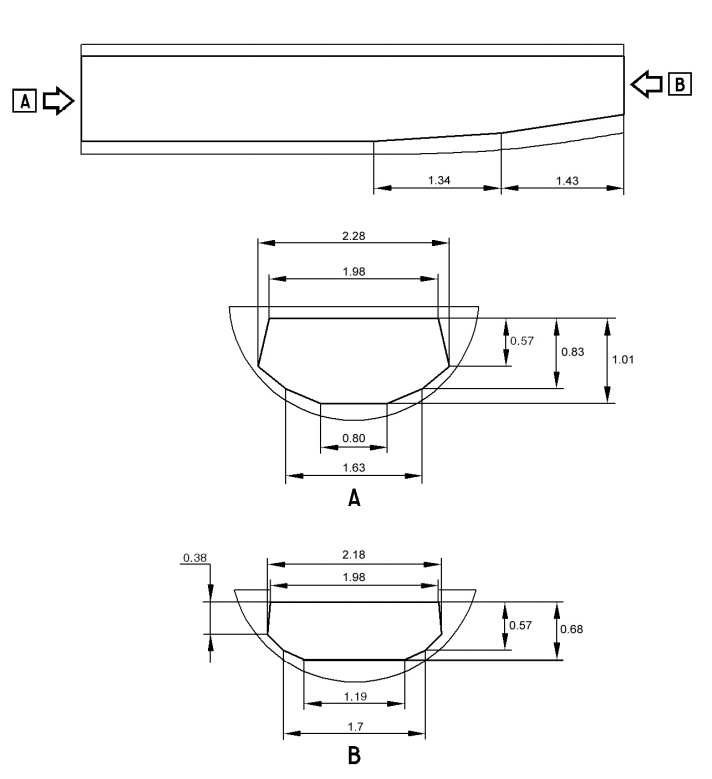

Задний багажно-грузовой отсек

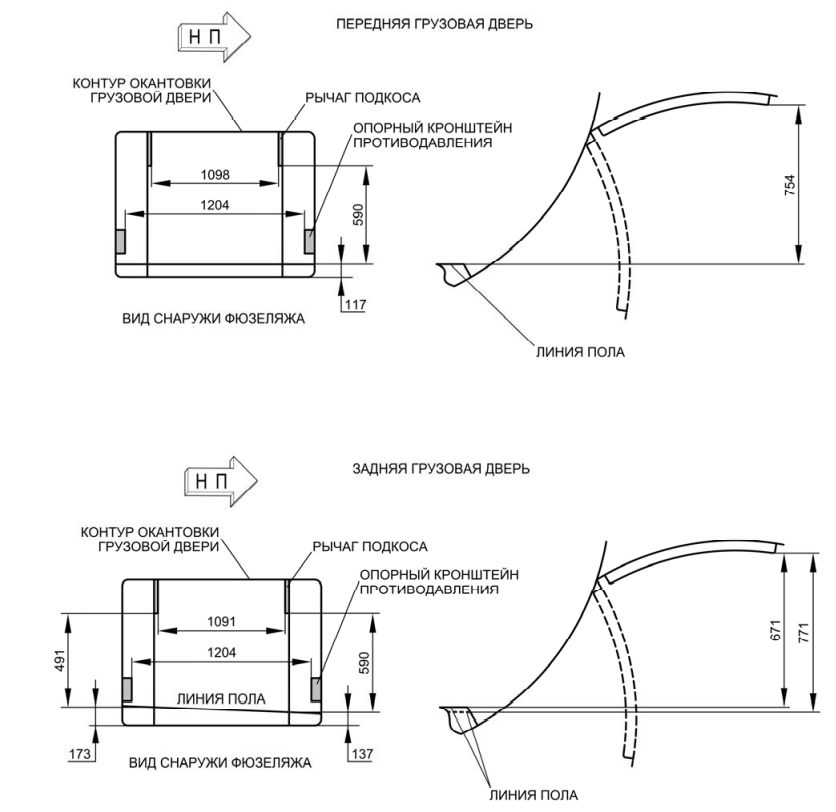

РАЗМЕРЫ ГРУЗОВЫХ ДВЕРЕЙ И ДВЕРНЫХ ПРОЁМОВ БГО
Расстояние от поверхности стоянки до пола переднего БГО……………1535 - 1656 мм
заднего БГО…………………………………………........................................1483 - 1681 мм
Размеры проёма грузовых дверей ширина …………………………..…….1220 мм
высота………………………………................................................…………. 890 мм

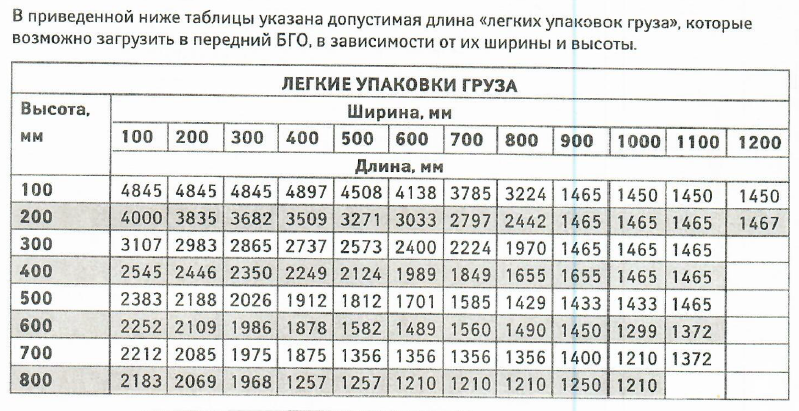

ДОПУСТИМЫЕ ГАБАРИТЫ УПАКОВОК

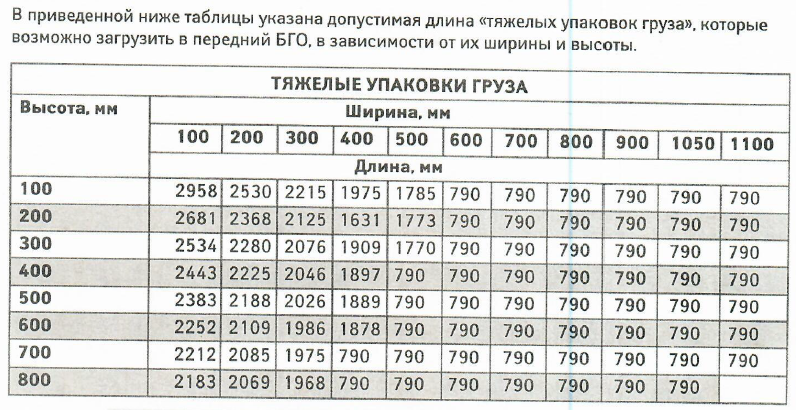

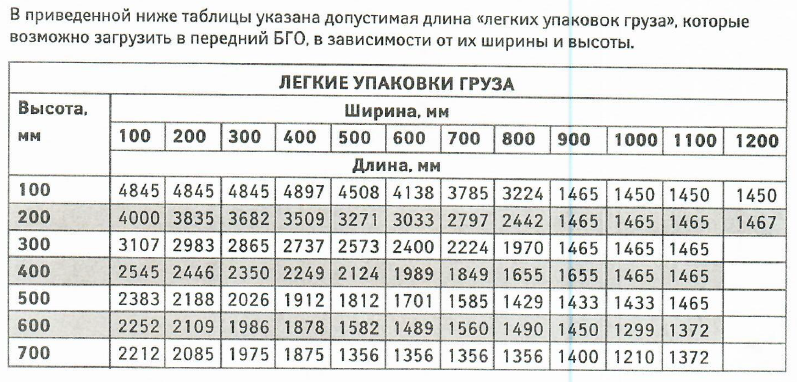

ПЕРЕДНИЙ БГО

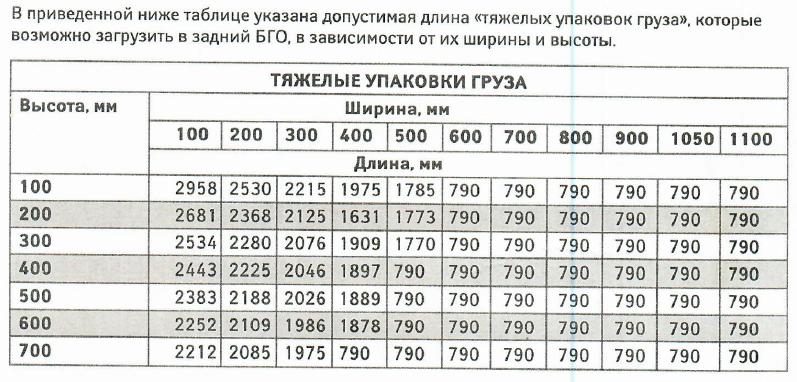

ЗАДНИЙ БГО
